Global Mapper这款地图制人工具非常的强大，这儿介绍使用Global Mapper 12来制作等高线地形图，并叠加Garmin7.01纠偏版中提取的信息。
首先下载ASTGTM2或者SRTM4.1高程数据，ASTGTM2较SRTM4.1精细，ASTGTM2 30米精度，而SRTM4.1是90米精度，推荐ASTGTM2。
ASTGTM2官网免费下载地址是：
http://www.gdem.aster.ersdac.or.jp/download.jsp
注册用户后才能下载，这里提供用户名密码可直接登录：
xiaoxiaowen/dadaxiao
SRTM4.1官方免费下载地址是：
http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp
下载到的数据是zip格式的，无需解压，直接使用。

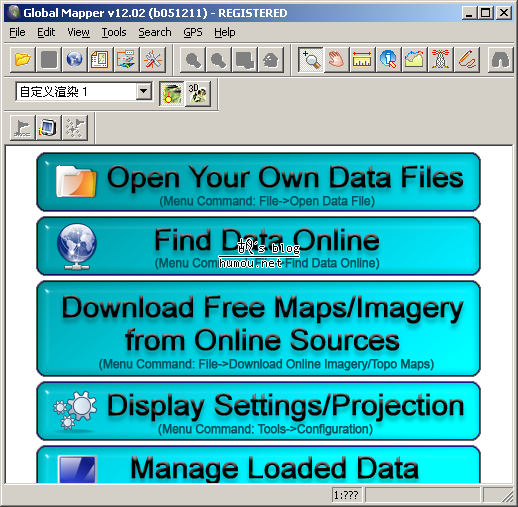

这里使用的Global Mapper 12是汉化版本，高程数据来自ASTGTM2。

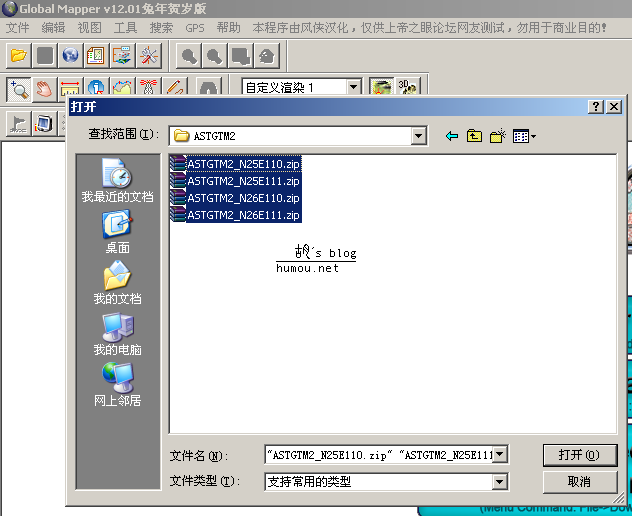

打开ASTGTM2高程数据：

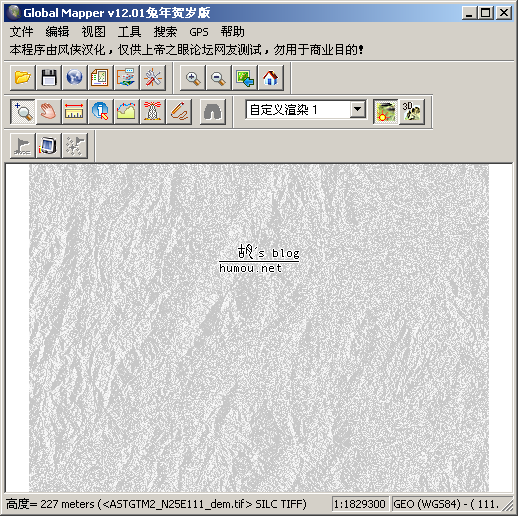

效果：

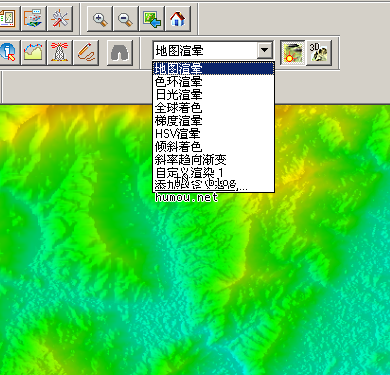

上图我使用了自定义的渲染，软件自带的“地图渲晕”效果如下：
先进行配置：

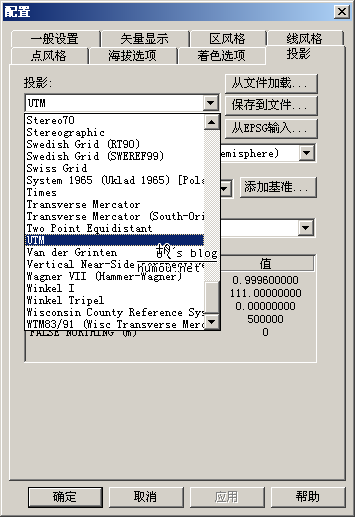

菜单：工具>设置>投影，投影类型为UTM,然后确定

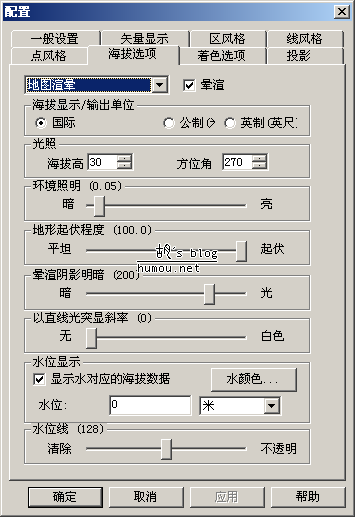

让地形呈显3D效果的配置，在“海拔选项”中，配置如下图所示：

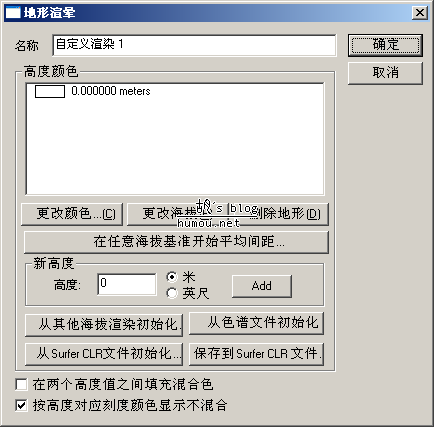

如果你想让地图色彩单调些，可以自定义渲染，如我的，添加高度0，颜色为纯白色，但出来的等高线效果很棒！

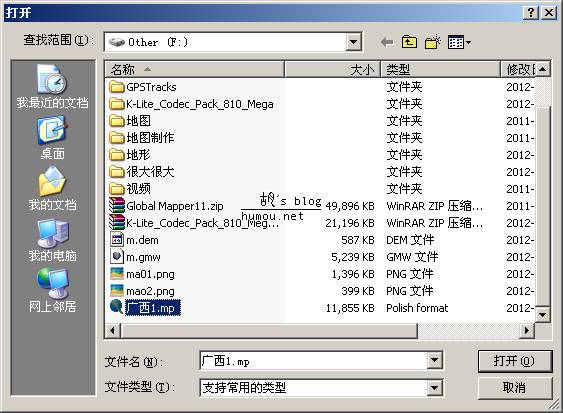

然后导入用GPSMapEdit从Garmin7.01中提取的mp文件，直接菜单：文件>打开数据文件，使用此方法也可导入使用Google地球自制的轨迹路点等信息。
会自动叠加，效果如下：

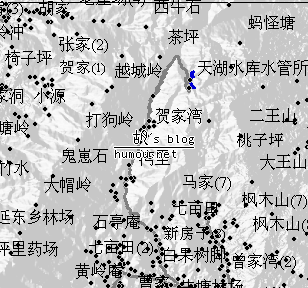

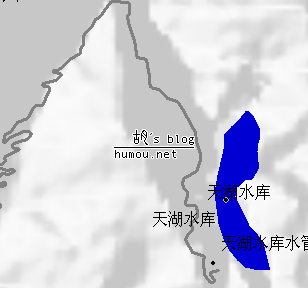

这里是放大的效果：

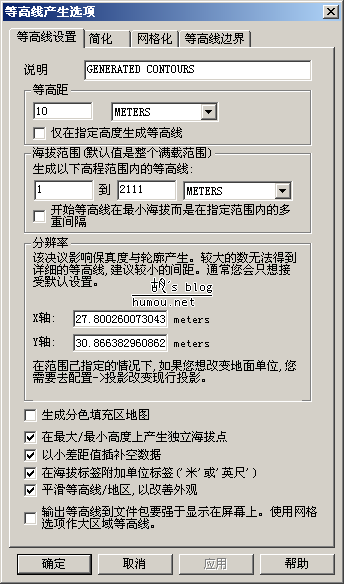

接下来我们要生成等高线，菜单：文件>生成等高线

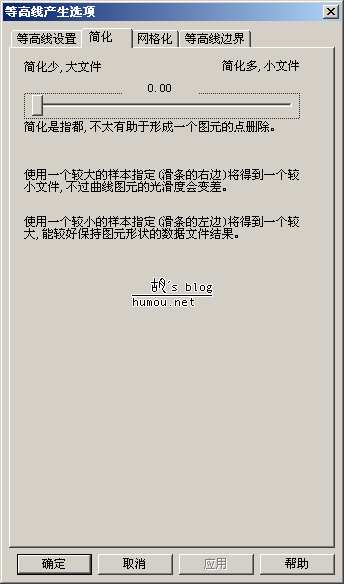

等高距设置为10米，如上图的值及选项，切换到标签：“简化”，设置为0，不简化

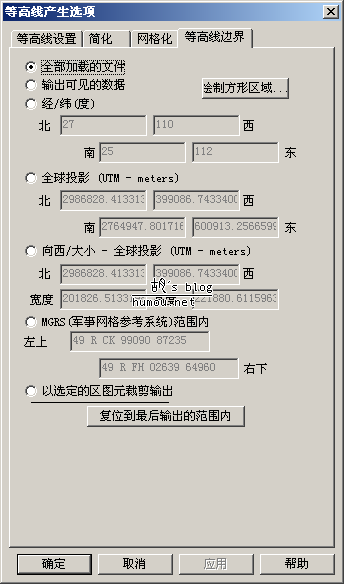

然后再切换到标签：“等高线边界”，选择“绘制方形区域”
鼠标拖放选择，然后确定

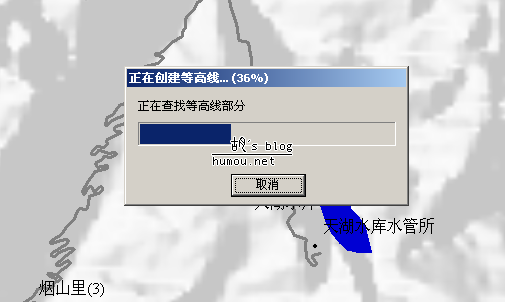

然后点上图中左下角的确定，以生成等高线，根据你的电脑性能及数据量的大小，等待的时间会大不一样。

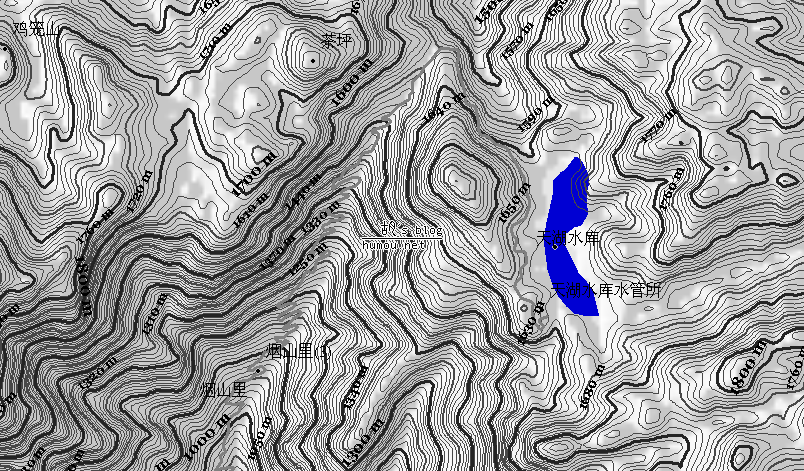

生成等高线之后的效图：

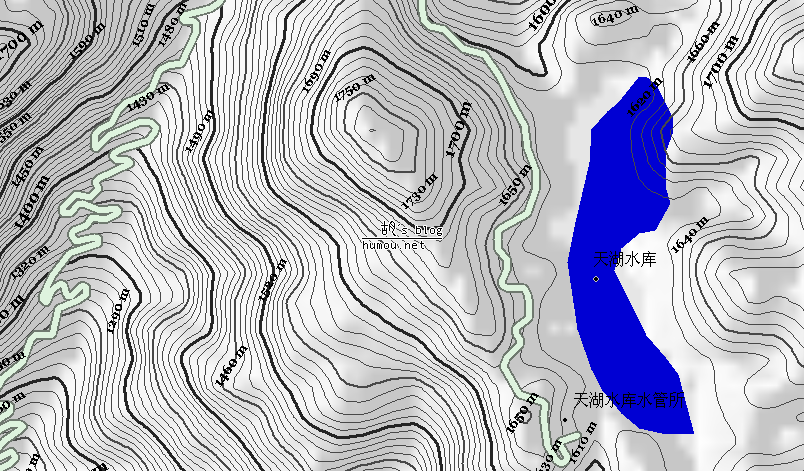

你可放大缩小查看，放大的效图：

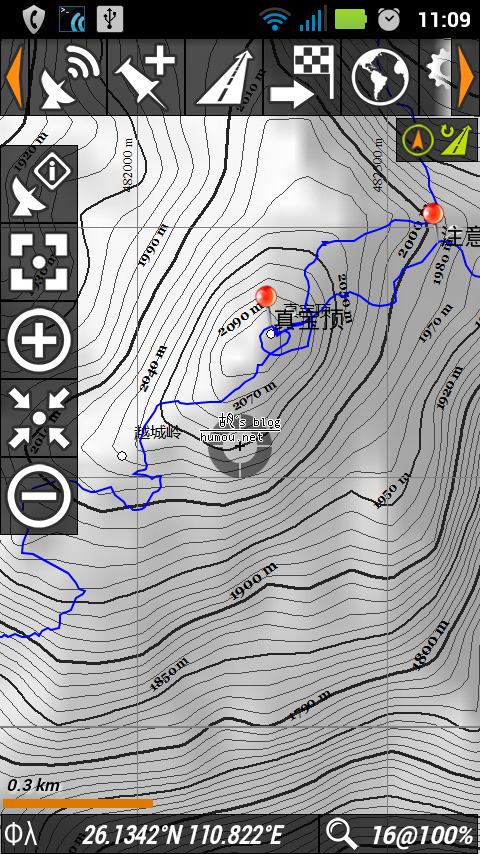

等高线生成后，我们就可以将其导出了，目的是导出地图以便DIY在ozi或oruxmaps中使用，我们需要两个文件，一个是png格式地图，一个是对应的tfw格式文件。
你可以先：文件>保存工作区间，以便下次使用。
菜单：文件>导出光栅/图像格式，选择“GeoTIFF”，确定

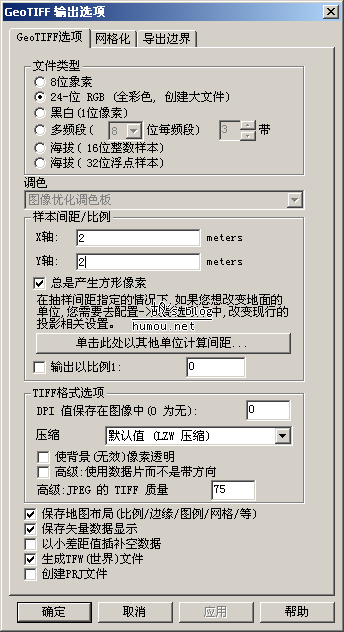

注意"GeoTIFF输出选项"：
文件类型选择24位RGB，样本间距/比例中的X轴及Y轴设置“2”,为2米。
最后勾选上：
*保存地图布局
*保存失量数据显示
*生成TFW（世界）文件

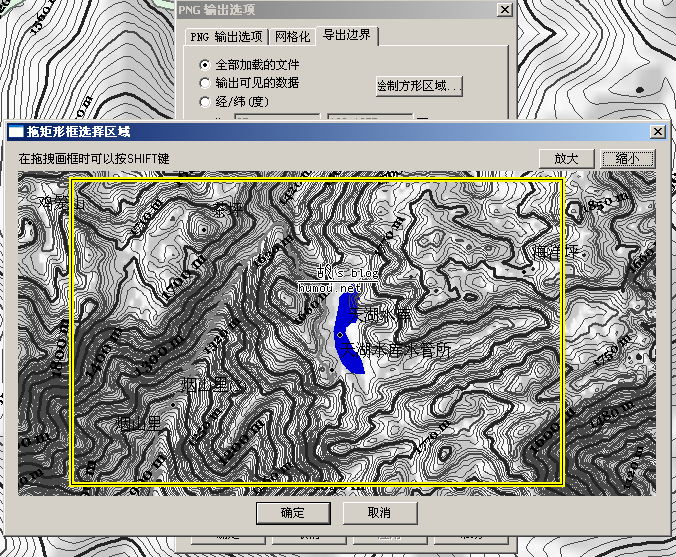

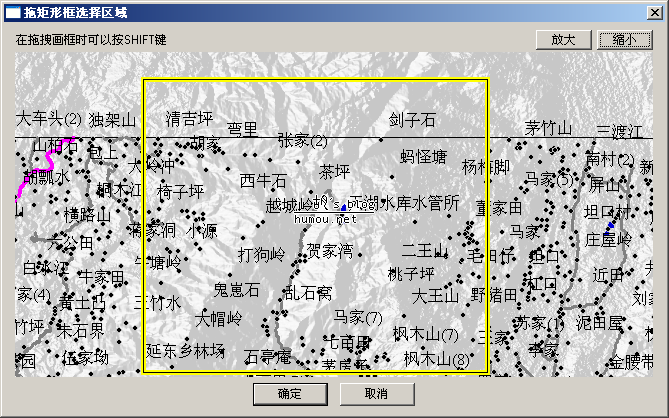

然后选择“导出边界”，绘制方形区域，导出边界与生成等高线时的选择：“绘制方形区域”相似，选择导出的区域，可放大缩小以方便选择：

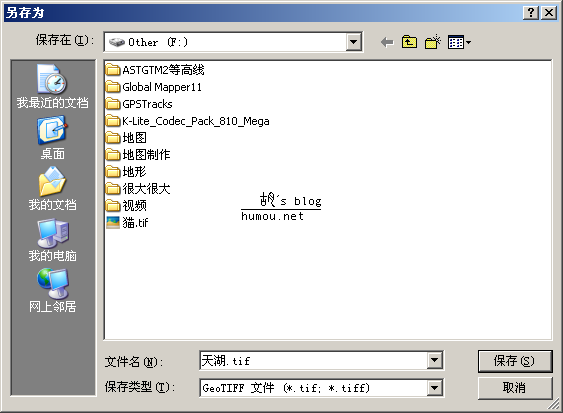

选择好之后点确定、再确定，保存。
完成以上步骤我们就得到了.tif格式及.tfw格式的两个文件。
文件>取消所有加载
然后再：文件>打开数据文件，此步是将刚才tif文件转换为png格式
菜单：文件，导出光栅/图像格式，这次是选择“PNG”，确定

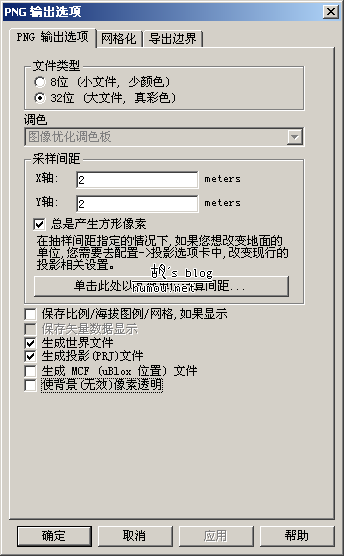

PNG输出选项的设置如下所示，不用更改，注意请不要去调整采样间距，默认应该是与GeoTIFF中的X轴及Y轴设置一致的。

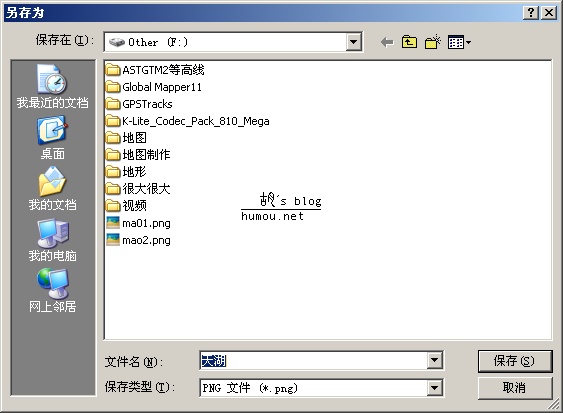

然后确定，输入名字，保存。
导出完成后可双击PNG图片查看效果，也可用photoshop之类的软件编辑png图片，但不要改变分辩率，还要注意同名的.png格式及.tfw格式的两个文件，一定不要删掉。
----------------------------------------------------------------------
Global Mapper及高程数据下载地址：
>> ASTGTM2
>> SRTM4.1
本节完。
